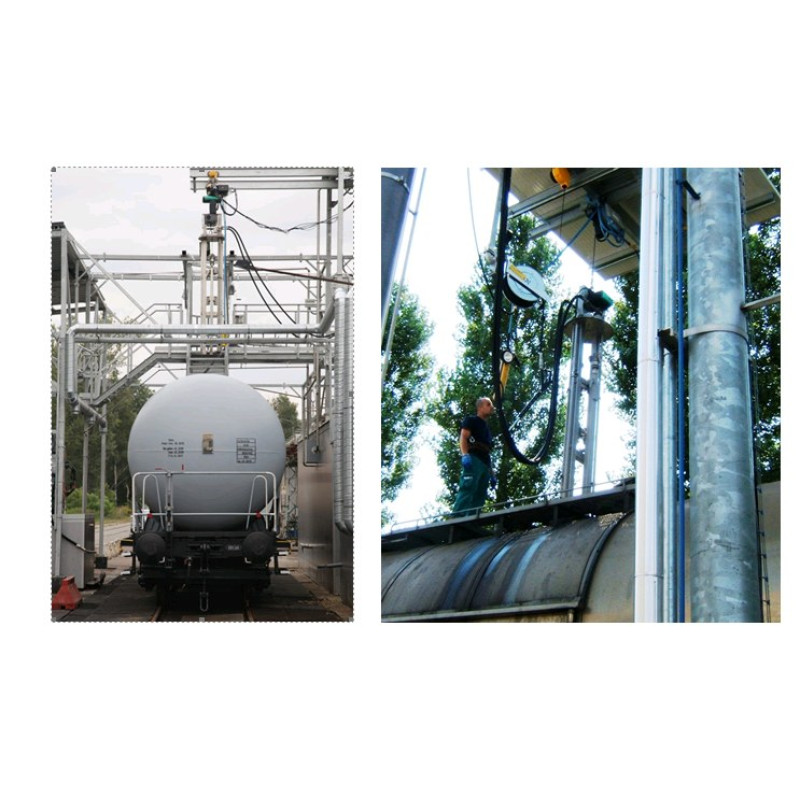

Комплекс для мойки РЖД цистерн

Система изготовлена из нержавеющей стали и оборудована двумя поворотными моющими головками модели V 250, которые работают исключительно за счет реактивной силы, создаваемой струей воды на выходе из форсунок.
Головки смонтированы на двух рычагах, которые имеют лебедочное устройство с инверторным двигателем для открытия и закрытия.

В состоянии покоя рычаги закрыты, а головки прижаты к опорным конструкциям системы, что позволяет установить их внутри железнодорожной цистерны, проведя через люк.

Оказавшись внутри цистерны, рычаги автоматически раскрываются и переводятся в рабочее положение.

По окончании цикла мойки извлечь моющую систему из цистерны можно только после того, как рычаги полностью закроются.

Разумеется, автоматические системы защиты не допускают проведения маневров, которые ставят под угрозу целостность системы.

При открытии рычаги отводят моющие головки от осевой линии люков, поэтому при работе головки могут достичь любой точки цистерны, что гарантирует полную ее очистку.

Ввод системы в цистерну, ее вывод из цистерны и продольные перемещения осуществляются при помощи второй лебедки.

Для крепления системы необходимо наличие опорной конструкции, примерная схема которой показана на прилагаемом чертеже. Данная конструкция может быть изменена в соответствии с требованиями заказчика.

Управление всеми операциями производится при помощи панели, которая расположена рядом с зоной мойки. Данная панель может также использоваться для управления насосной группой, которая обеспечивает подачу воды в систему.

СИСТЕМА ПОДАЧИ ВОДЫ

Опыт показывает, что каждой головке требуется 150 литров воды в минуту, поэтому предлагается следующая насосная группа:

Насосная группа модели IP-F 300/100 обеспечивает подачу воды до 300 л/мин при давлении 100 бар и одновременно питает две головки.

В комплект входит:

•    Поршневой насос с керамическим поршнем
•    Трехфазный электродвигатель с системой плавного пуска

•    Байпасный клапан-регулятор
•    Предохранительный клапан
•    Манометр
•    Подпиточный насос
•    Защитное реле давления
•    Панель управления 24 В для дистанционного управления системой

Подача воды на насосную группу обеспечивается из бака объемом 5000 л, выполненного из нержавеющей стали. В бак вода поступает из двухколонного умягчителя, который обеспечивает беспрерывную подачу воды жесткостью 0-0,5° (французские градусы жесткости).

Описанная выше насосная группа обеспечивает подачу горячей воды в систему при температуре до 90°. Вода пропускается через U-образный теплообменник, тепловой контур которого заполняется паром от котла.

Теплообменник производительностью 1 300 000 ккал/ч поставляется со всеми необходимыми предохранительным устройствами в соответствии с требованиями европейских директив и сертификатов PED (директива ЕС для оборудования, работающего под давлением).

В процессе работы пар, подающийся на теплообменник, конденсируется и направляется в описанный выше бак объемом 5000 л.

Для добавления моющих средств, без которых нельзя обойтись, чтобы полностью удалить грязь из цистерны, предлагается дозирующий насос высокого давления. Он добавляет необходимое количество моющего средства в воду, поступающую из теплообменника. Концентрация моющего средства может регулироваться от 0,5 до 1,5%.

Дозирующий насос оснащен головкой и поршнем из нержавеющей стали марки 316. В комплект насоса входит предохранительный клапан, манометр, обратный клапан ВД и отсекающее устройство, срабатывающее при отсутствии воды на приеме.

Если у заказчика имеется источник пара производительностью 2500/3000 кг/ч при давлении 5/8 бар, питание теплообменника осуществляется от данного источника.

Если такой источник отсутствует, предлагается использовать котел, который обеспечивает подачу пара с расходом 3000 кг/ч при среднем давлении 8 бар.

Котел питается умягченной водой из бака емкостью 5000 л (см. выше).
В комплект поставки также входит:

    Пара поршневых насосов
    Защитное реле расхода
    Двухступенчатая газовая горелка
    Защитное реле давления
    Реле рабочего давления
    Предохранительный термостат, устанавливаемый на стороне пара
    Предохранительный термостат, устанавливаемый на стороне выхлопных газов
    Термометр
    Манометр
    Задвижка Ду 80 на линии подачи пара
    Задвижка Ду 40 на выходе выхлопных газов
    Система сброса конденсата на нагнетательном коллекторе
    Панель управления

В комплект поставки котла входит европейский сертификат PED.

ИСКЛЮЧЕНИЯ:

•    Опорная конструкция (компания может предоставить необходимые чертежи)
•    Присоединительная обвязка (компания может выполнить расчет, только получив конкретный проект)
•    Дымовая труба парового котла (при необходимости)
•    Подвод электропитания к локальной панели управления
•    Подвод газа к паровому котлу
•    Подвод сжатого воздуха к термокамере

•    Силовая линия низкого давления для подключения панели управления (расчет может быть выполнен только при получении конкретного проекта)
•    Монтаж (компания может предоставить всю необходимую информацию, а также услуги специалистов)

Сроки поставки: в течение 120 дней со дня размещения заказа
Условия оплаты: подлежат согласованию.
